■产品结构
介质 : 金属化聚丙烯薄膜
外壳 : 塑壳封装
内部灌封 : 树脂填充（UL94 V-0）
■Product Structure
Medium: metallized polypropylene film
Shell: Plastic shell package
Internal potting: resin filling (UL94 V-0)
■特点
•损耗小，内部温升低
•可靠性高，有自愈性，寿命长
■Features
Low loss and low internal temperature rise
High reliability,Self-healing property,Long lifetime
■应用场合
•电风扇、换气扇、风机、空气净化器等
•各类交流电机启动和运转
■Applications
Fans, ventilators, air purifiers, etc
Starting and running of various AC motors

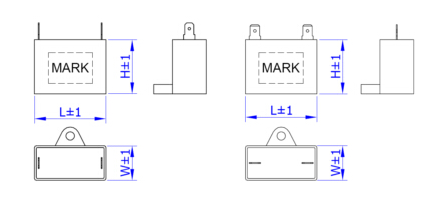

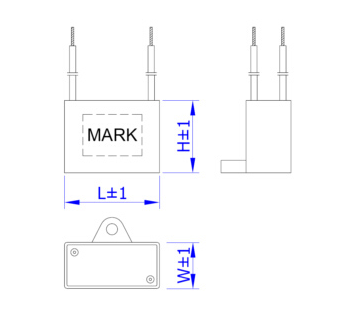

■外形图 Outline Drawing
■技术要求 Specifications
额定电压Rated voltage（VR)： 110V.AC-600V.AC (50/60Hz) | 稳态过电压：允许1.1Un下长期运行 Steady state over voltage: long-term operation under 1.1Un is allowed |
容量偏差Capacitance tolerance： ±5%（J）、±10%（K） | 稳态过电流：允许1.3ln下长期运行 Steady state over current: long-term operation under 1.3ln is allowed |
耗损角正切值Dissipation factor change ： tgδ≤0.0020(100Hz) | 优选气候类别Climatic category： 40/70/21 40/85/21 40/105/21 |
极间耐压AC test voltage between terminals： 2Un/3s | 运行等级Operation life time： A(30000h）B(10000h）C(3000h） |
极壳耐压Voltage test terminal to case：2000V.AC 2Un+1000VAC | 安全等级Safe class： S0-S3 |
产品认证Product certification： CQC﹑UL﹑CUL、VDE﹑TUV、CB、CE | 故障电流Fault current： UL、CUL：10,000AFC ( UL 810) |
■技术参数 Technical data ( mm )
Rated Cap. | 250VAC | 300VAC | 350VAC | 400VAC | 450VAC | 500VAC | 550～600VAC |
| L×W×H | L×W×H | L×W×H | L×W×H | L×W×H | L×W×H | L×W×H |
0.40μF | —— | —— | —— | —— | 31×9×17 | 31×9×19 | 32×11×21 |
0.50μF | —— | —— | —— | —— | 31×9×17 | 31×9×19 | 32×11×21 |
0.56μF | —— | —— | —— | 31×9×17 | 31×9×19 | 32×10×19.5 | 32×11×21 |
0.60μF | —— | —— | —— | 31×9×17 | 32×10×19.5 | 32×11×21 | 36×11×22 |
0.80μF | —— | —— | 31×9×19 | 32×10×19.5 | 32×11×21 | 36×10.5×20 | 36×12×22 |
1.0μF | —— | 31×9×7 | 32×10×19.5 | 32×11×21 | 36×10.5×20 | 36×11×22 | 36×12×22 |
1.2μF | 31×9×17 | 32×10×19.5 | 32×11×21 | 36×11×22 | 36×12×22 | 36×12.5×24 | 36×15×25 |
1.5μF | 31×9×19 | 32×11×21 | 36×11×22 | 36×12×22 | 36×12.5×24 | 36×15×25 | 36×16×28 |
1.8μF | 31×10×19 | 36×10.5×20 | 36×12×22 | 36×12.5×24 | 36×15×25 | 36×16×28 | 38×18.5×29 |
2.0μF | 31×10×19 | 36×11×22 | 36×12.5×24 | 37×13.5×24 | 36×15×25 | 38×17×28 | 38×19.5×31 |
2.2μF | 32×11×21 | 36×11×22 | 36×12.5×24 | 37×13.5×24 | 36×16×28 | 38×18.5×29 | 38×19.5×31 |
2.5μF | 32×11×21 | 36×12×22 | 36×15×25 | 36×16×28 | 38×17×28 | 38×19.5×31 | 48×19×28 |
3.0μF | 36×12×22 | 36×12.5×24 | 36×16×28 | 38×17×28 | 38×19.5×31 | 47×17×31 | 47×20×31 |
3.5μF | 36×12×22 | 36×15×25 | 38×17×28 | 38×18.5×29 | 47×17×28 | 47×20×31 | 47×23×32 |
4.0μF | 36×12.5×24 | 38×14.5×27 | 38×18.5×29 | 38×19.5×31 | 48×19×28 | 47×20×33 | 47×23×35 |
4.5μF | 36×12.5×24 | 36×16×28 | 38×19.5×31 | 48×17×28 | 47×20×31 | 47×23×35 | 47×24×37 |
5.0μF | 37×13.5×24 | 38×17×28 | 48×17×28 | 47×17×31 | 47×20×31 | 47×23×35 | 47×27×37 |
6.0μF | 38×16×27 | 38×18.5×29 | 38×19.5×31 | 47×20×31 | 47×23×35 | 47×27×37 | 58×26×38 |
6.5μF | 38×16×27 | 38×18.5×29 | 47×19×31 | 48×22×32 | 47×23×35 | 48×28×40 | 58×26×38 |
8.0μF | 48×17×28 | 48×19×28 | 47×23×32 | 47×23×35 | 47×27×37 | 58×23×38 | 58×30×40 |
10μF | 47×20×31 | 47×20×33 | 47×24×37 | 48×28×40 | 58×26×38 | 58V30×40 | 70×38×52 |
12μF | 48×19×28 | 47×23×35 | 48×28×40 | 58×26×38 | 58×28×40 | 58V32×43 | 70×38×52 |
更多的产品尺寸和参数需要定制（More product sizes and parameters need to be customized）
