为什么电容输入滤波电路在现代电子中至关重要

电容输入滤波电路在许多电源中扮演关键角色。整流器将交流转换为单向流动的电流，但输出仍会随每个整流峰值上升和下降。电容输入滤波器在峰值附近储存能量，并在峰值之间释放能量，从而帮助下游电路获得更平滑的直流，不再接收原始的脉动直流。

什么是电容输入滤波电路？它如何工作？

电容输入滤波电路在整流器后位于何处？在从交流到直流的基本路径中，顺序清晰：先是交流输入，然后是整流器，接着是电容输入滤波器，之后是稳压器或负载。滤波电容器跨接在整流器输出端，与负载并联。这使得它成为整流电压遇到的第一个储能部件。这种布置不同于一般信号滤波器，也不同于放置在 IC 旁的小型输入旁路电容器。

电容器的充放电如何将脉动直流变为更平滑的直流？当整流电压上升时，电容器在峰值附近充电。当整流电压低于电容器电压时，电容器向负载提供电流，并在下一个整流峰值时重新充电。输出并非完全平坦，但谷值变得更浅。

电容输入滤波电路是否等同于平滑或储能电容器？在整流电源中，“电容滤波器”“平滑电容器”和“储能电容器”等术语往往描述相同的实际功能。“电容输入滤波电路”这一表述更为具体，它表明整流器后的第一个滤波元件是并联电容器，而非电感器或多级网络。

为什么电容输入滤波电路在现代电子中至关重要？

纹波降低如何支持稳定的直流运行？在这些系统中，纹波很重要。控制电路、逻辑电源轨、模拟前端、驱动器和通信接口都期望直流电源处于定义的工作窗口内。电容输入滤波器在后续稳压前降低电压摆动。在更大的变换级中，SMILER 电容器的直流滤波和直流支撑设计采用金属化聚丙烯薄膜，提供低等效串联电阻、低自感，并支持良好散热和电流冲击能力。这些特性有助于在高频、大电流条件下进行 AC/DC 滤波。

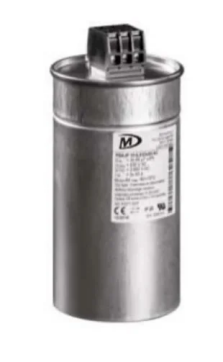

电容输入滤波电路在现代电子中用于何处？该电路出现在线性电源中，用于非稳压直流输出，服务于充电器和适配器，并支持工业控制电源整流前端和直流母线级。确切的电容器类型会随电压、电流、频率、封装寿命和安全要求而变化。SMILER 电容器还发布了基于金属化聚丙烯薄膜的交流滤波电容器结构，采用塑料外壳封装和 UL94 V-0 树脂填充，用于功率变换器、UPS 和电机驱动的输出交流滤波。在实际的 AC 转 DC 滤波电路设计 中，电容器系列仍必须匹配真实的电气和热应力。

为什么在稳压器和敏感负载之前需要更干净的直流？电容输入滤波器通常本身无法创建最终的精密电源轨。常见设计逻辑从整流器开始，继续进行大容量平滑，然后是剩余纹波滤波和稳压。稳压器前更干净的直流可降低压差压力，减少热量和噪声敏感性。敏感负载仍可能需要 RC、LC、共模或有源稳压级。

电容输入滤波电路中的纹波由什么决定？

半波与全波整流器：纹波频率如何变化？在半波整流器中，电容器每个线路周期充电一次。在全波整流器中，它每个线路周期充电两次，从而使放电间隔更短。在相同负载电流和电容量下，全波电路通常产生更低的纹波。

负载电流、频率和电容量如何影响纹波电压？当负载电流上升时，纹波增大，因为电容器在峰值之间损失更多电荷。当电容量增加时，纹波下降，电压对相同电流下降更慢。当再充电频率上升时，纹波也下降。这解释了为什么在空载时看起来可接受的滤波器在满载时可能显示出大得多的纹波。

RC 时间常数如何影响电容输入滤波器性能？放电行为与负载电阻和电容量相关。一个有用的简写是 $\tau = R \times C$。更长的时间常数使输出更接近前一个峰值。更重的负载降低有效电阻，从而缩短放电时间并增加纹波。

如何计算并选择电容输入滤波电路中的电容器？

如何根据负载电流和允许纹波计算电容量？常见的初步估算是 $C = I / (f_{\text{ripple}} \times \Delta V)$。其中 $C$ 为电容量，$I$ 为负载电流，$f_{\text{ripple}}$ 为再充电频率，$\Delta V$ 为可接受的峰峰值纹波。结果只是起点。变压器阻抗、二极管导通角、ESR、稳压器压差、热量和波形形状可能改变最终值。

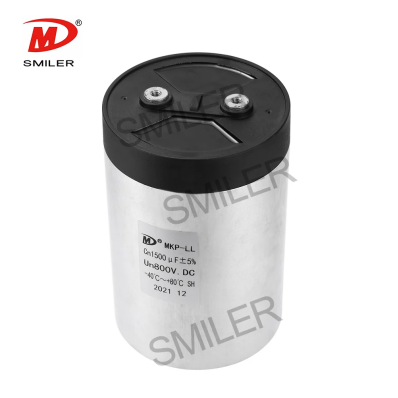

哪些电压、纹波电流、ESR 和温度额定值重要？电容量只是选型清单中的一项。设计者还需要额定电压、纹波电流、ESR、工作温度、温升、频率条件、预期寿命、绝缘和安装。SMILER 电容器在薄膜电容器方面拥有超过 15 年的专业经验，支持定制、低起订量，并使用旨在提高效率、精度、一致性和质量控制的自动化生产线。我们的薄膜电容器选型过程将这些限制视为输入。对于直流滤波和直流支撑使用，直流支撑电容器MKP-LS公布了 500–1400 VDC 和 1–200 µF 范围，参考 IEC 61071 和 GB/T 17702，1.5 倍额定电压端子试验持续 10 秒，3000 VAC 端子对壳试验，额定电压和 85 °C 下的 50000 小时寿命，以及 60 °C、95% RH、额定电压下的 1000 小时偏置湿度试验。

为什么在电容输入滤波电路中更大的电容器并不总是更好？更大的电容器可降低纹波，但也会缩短充电间隔并提高峰值充电电流。这可能增加整流二极管应力、变压器电流、启动浪涌、电容器纹波电流需求和热量。更好的目标是满足纹波、瞬态、热寿命和成本要求的最小稳健值。

何时电容输入滤波电路不够？

电容输入滤波电路与 LC、RC 和 π 型滤波器：应使用哪一种？单电容输入滤波器对整流器后的简单平滑具有吸引力。RC 滤波可在电流适中且电压降可接受的场合增加衰减。当仅靠大容量电容无法控制纹波噪声或电流应力时，LC 和 π 型滤波器是更强的选择。电力电容器产品类别 显示了不同电容器系列如何服务于不同的滤波和变换角色。

何时高电流或低噪声设计需要额外滤波？当负载电流高、纹波限值严格、模拟或控制电路敏感、存在开关噪声或整流峰值电流过大时，额外滤波变得重要。在 HVDC 工程中，滤波可能与平波电抗器、换流器设计控制、线路措施以及对受影响通信系统的变更相结合。谐振、瞬态工作制、保护可靠性、噪声位置和并联运行可能影响最终架构。

如何在实际负载下验证纹波、发热和峰值电流？验证闭合设计环路。测量空载和满载电压，检查峰峰值纹波，检查电容器温度、整流峰值电流、启动行为和输入电压极限。对于高功率直流滤波，团队还可评估谐波电流工作制、瞬态额定值、冷却、绝缘配合、保护以及感应电压或等效干扰电流等准则。

常见问题解答（FAQ）

Q：什么是电容输入滤波电路？它如何工作？A： 它是一种整流输出滤波器，电容器作为第一个平滑元件跨接在负载上。电容器在整流电压峰值附近充电，在峰值之间放电，从而降低脉动直流中的纹波。

Q：如何计算电容输入滤波电路中的电容量？A： 使用 $C = I / (f_{\text{ripple}} \times \Delta V)$ 作为初步估算。然后检查实际波形形状、二极管电流、变压器或源阻抗、稳压器裕量、ESR、温升、纹波电流和寿命。

Q：电容输入滤波电路的纹波电压公式是什么？A： 重新排列相同的一阶估算给出 $\Delta V = I / (f_{\text{ripple}} \times C)$。它有助于早期尺寸确定，但实际负载下的测量纹波仍是设计权威。

Q：电容输入滤波电路的优缺点是什么？A： 优点是简单、成本低、布局紧凑，并对许多整流电源提供强平滑效果。缺点是重载下的纹波、高峰值充电电流、浪涌应力、热需求，以及在更严格设计中需要额外滤波或稳压。
