如何为反激变换器选择最佳 RCD 缓冲电容器

反激变换器中的 RCD 缓冲电容器必须吸收漏感能量、将 MOSFET 漏极尖峰控制在安全钳位目标内、承受重复脉冲电流，并适配产生应力的物理回路。

什么使 RCD 缓冲电容器成为反激变换器的最佳选择？

从 MOSFET 钳位目标和变压器漏感能量开始当 MOSFET 关断时，变压器漏感无法将其存储能量传递到次级。该能量通过二极管对 RCD 缓冲电容器充电，并在反射输出电压之上产生钳位电压。首先估算漏感和最坏情况下的初级峰值电流，然后决定可接受的钳位电压。

SMILER 电容器提供采用金属化聚丙烯薄膜、额定 UL94 V-0 的树脂填充以及专为高脉冲开关使用设计的封装的缓冲电容器产品。当设计需要薄膜部件而非通用电容器时，我们的缓冲产品组合具有相关性。

利用所需电容量窗口尽早排除不合适的电容器类型第一道筛选是电容量窗口。如果计算出的 RCD 缓冲电容器值较小且脉冲电流较轻，紧凑的高频选项可能适用。如果设计反复存储可测量的漏感能量，则将该部件作为脉冲元件检查。例如，缓冲电容器MKPH-S采用金属化聚丙烯薄膜、塑料外壳封装和树脂填充，批准的特性包括高脉冲强度、自愈行为、阻燃能力、高可靠性和长使用寿命。

带端子片的 MKPH-S 缓冲电容器

如何计算反激变换器中正确的 RCD 缓冲电容器值？

测量或估算漏感和最坏情况下的初级峰值电流每个开关事件的漏感能量通常从变压器漏感和最坏工作点下的初级峰值电流估算。尽可能使用测得的漏感，因为绕组布置和容差可能改变该数值。存储的漏感能量与漏感成正比，并与峰值电流的平方成正比。

在估算能量后，将其与重复脉冲工作制而非一次性浪涌进行比较。高线电压、满载、启动或瞬态负载可对钳位电容器施加重复充电脉冲。

在最大输入电压下设置具有足够 MOSFET 裕量的钳位电压选择钳位目标低于 MOSFET 漏源电压额定值，并在考虑最大输入电压、反射输出电压、振铃、容差和测量不确定性后留有裕量。较低的钳位电压可降低 MOSFET 应力，但会增加缓冲器耗散。

将钳位纹波、电阻放电目标和开关频率作为一个系统选择。

根据允许的钳位电压纹波和开关频率选择 RCD 缓冲电容器值一旦已知漏感能量、开关频率和允许的钳位纹波，选择可限制每次关断事件中电压上升的电容量。如果电容器过小，纹波和振铃仍可能将 MOSFET 推近其极限。如果过大，电阻发热、放电时间和效率可能恶化。

MKPH-S 系列为工程师提供了高能量缓冲设计的实用参考窗口：批准范围为 700–3000 VDC，电容量从 0.047 µF 到 6.8 µF，容差选项为 ±5% 或 ±10%，最大峰值电流表示为 $I_P = C \times dV/dT$。

在已知电容量后，哪些 RCD 缓冲电容器额定值很重要？

将重复电压、$dV/dt$ 和峰值脉冲电流作为一个应力剖面检查电压额定值是重复工作应力，而非仅高于标称钳位电压的数字。电容器会经历快速充电边沿，且 $dV/dt$ 通过 $I = C \times dV/dT$ 直接转换为峰值电流。仅按电压看起来可接受的设计，如果边沿速率过高仍可能使电容器过载。

对于紧凑缓冲布局，缓冲电容器MKPH-S是官方产品选项，采用金属化聚丙烯薄膜、塑料外壳或聚酯胶带外壳、额定 UL94 V-0 的树脂填充以及镀锡铜端子。其批准特性包括低自感、低等效串联电阻、散热和强电流冲击承受能力。

在重复开关下检查 ESR、ESL、RMS 电流和温升下一组应力是热应力。ESR 将脉冲电流转化为热量，ESL 贡献残余振铃，而散热不良会缩短使用寿命。同时检查电阻温度和电容器外壳温度。

MKPH-LS 规定电压范围为 700–3000 VDC，电容量容差为 ±5% 或 ±10%，下限类别温度为 -40 °C，可工作至 +85 °C，端子间直流试验电压为额定电压的 1.5 倍、持续 10 秒。将这些额定值作为筛选数据，然后确认波形和温升。

计算电容量范围如何影响 RCD 缓冲电容器选型？

当低 nF 值有利于紧凑高频电容器方案时如果计算出的 RCD 缓冲电容器值较低且每周期能量适中，选型可能优先考虑紧凑尺寸、低寄生电感和高频稳定性。放置在远离二极管和 MOSFET 的小电容器可能比紧密回路中的稍大部件性能更差。

检查电容量容差。在紧凑设计中，±10% 的部件可能移动钳位纹波和电阻放电平衡。

当更高重复脉冲能量有利于聚丙烯薄膜缓冲结构时更高的漏感能量、更高的开关频率或更低的钳位电压目标会将设计推向专为重复脉冲工作制构建的电容器。金属化聚丙烯薄膜常在此被选中，因为它可结合自愈行为、低损耗和脉冲电流能力。

SMILER 电容器拥有超过 15 年的薄膜电容器专业经验，支持低起订量定制，并使用旨在提高效率、精度、一致性和质量控制的自动化生产线。对于将缓冲产品与更广泛电容器类别进行比较的设计者，官方将缓冲电容器与直流支撑、交流滤波、CBB 及其他电容器系列区分开来。

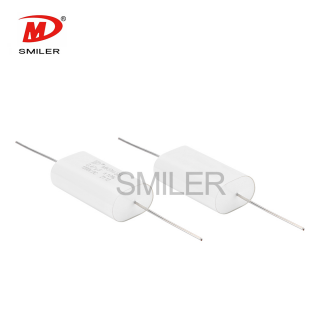

带引线的 MKPH-LS 缓冲电容器

如何在实际反激 PCB 上验证 RCD 缓冲电容器？

在判断电容器性能前最小化开关-二极管-电容器回路良好的 RCD 缓冲电容器无法补偿长且感性的钳位回路。保持 MOSFET 漏极、缓冲二极管、电容器和回流通路短而直接。放置电阻时使其散热而不加热电容器。

在布局可信后判断电容器性能。多余的残余振铃可能来自回路电感、二极管恢复、变压器结构或探头设置。

在锁定物料清单前，在完整反激工作包络中验证钳位最终物料清单决策应基于变换器包络的测量。检查 MOSFET 漏极波形、钳位纹波、缓冲电阻温度、电容器外壳温度以及任何可听或 EMI 症状。如果电阻过热，钳位目标或放电时间可能错误。

在高线电压、满载、启动和瞬态条件下检查 $V_{DS}$在最大输入电压、满载、启动、适用的输出短路恢复以及快速负载变化时测量 $V_{DS}$。峰值必须在实际测量裕量下保持低于 MOSFET 极限。

检查钳位纹波、残余振铃、电阻发热和电容器温度确认钳位纹波符合设计假设，残余振铃可接受，电阻具有热裕量，且电容器保持在其温度极限内。

常见问题解答（FAQ）

Q：如何计算反激变换器中正确的 RCD 缓冲电容器值？A： 从漏感和最坏情况下的初级峰值电流估算漏感能量，选择安全钳位目标，定义允许纹波，然后根据该能量和开关频率选择电容量。在漏极波形上验证结果。

Q：反激变换器中的 RCD 缓冲电容器应具有什么电压额定值？A： 它应超过重复钳位应力，并为高线电压、反射输出电压、纹波、振铃、容差和温度降额留有裕量。不要仅从标称输入电压确定尺寸。

Q：如果反激变换器中的 RCD 缓冲电容器过大，会发生什么？A： 它可能降低钳位纹波，但会增加损耗、减缓通过电阻的放电、恶化启动应力、提高电阻发热并降低效率。
