三端滤波电容器如何提升 EMI 噪声抑制效果

随着开关沿加速和 PCB 布局日益密集，电磁干扰（EMI）越来越难以控制。传统旁路电容器在中等频率下可能提供足够的衰减，但其引线、焊盘和接地连接会引入电感，限制了高频段的性能。三端滤波电容器通过馈通电流路径和专用的低电感接地连接，有效解决了这一弱点。

三端滤波电容器如何创建低电感噪声路径？

馈通电流路径与标准旁路连接有何不同？在标准旁路布置中，电流沿走线传输，而两端子电容器从该走线分支到地。分支会增加焊盘、走线和过孔电感。馈通器件则使电源或信号导体从一个线路端子进入，并从另一个端子离开。高频噪声通过组件的接地电极分流，因此滤波路径成为主电流路径的一部分，而非侧分支。这一区别是电容器滤波电路基本原理的核心。

为什么“三端”片式电容器可能有四个物理电极？该名称描述的是三个电气节点，而非一定是三个可见焊盘。许多表面贴装版本使用两个内部连接为一条馈通导体的线路电极，以及两个连接到同一接地节点的接地电极。重复的接地焊盘可创建短而对称的回流通路，并使紧凑的四焊盘封装成为可能。因此，工程师应确认制造商的端子图，而不是仅数焊盘数量。将线路与接地连接接反可能会破坏滤波效果或造成意外短路。

为什么三端滤波电容器能更有效地抑制高频 EMI？

较低 ESL 如何在自谐振以外保持衰减？每个实际电容器都包含等效串联电阻（ESR）和等效串联电感（ESL）。电容量控制阻抗下降区域，而 ESL 最终会使阻抗再次上升。馈通几何结构可减少电流回路中的电感部分，将有用的低阻抗范围推向更高频率，并支持更宽的插入损耗。它并不能消除自谐振，但使寄生电感的影响不那么主导。这一相互作用更容易结合 ESR 和低通滤波器性能进行解读。

更短的接地路径如何降低噪声回路阻抗？噪声衰减取决于完整回路的阻抗，而非仅电容器数值。长接地走线或较远的过孔会贡献随频率升高的感抗。将接地焊盘直接置于固体参考平面上方，并使用附近过孔，可最大限度减少这条共享路径。电容器随后可在高频能量扩散到整个板之前将其分流。多个小型过孔通常比一个远程过孔产生更低的有效电感，前提是布局保持短而连续的回流通路。

三端滤波电容器与传统 EMI 滤波器有何比较？

阻抗和插入损耗曲线有何变化？两端子多层陶瓷电容器在测试夹具中可能显示低阻抗，但在加入 PCB 互连电感后衰减效果会降低。三端滤波电容器作为馈通网络进行评估，因此插入损耗通常是更有用的比较指标。由于其输入、输出和接地路径受控，其曲线可在更宽的高频范围内保持有效。工程师应比较在相似源阻抗、负载阻抗、安装图案、直流偏置和温度下测得的数据；否则，漂亮的曲线可能无法预测实际电路行为。

一个馈通电容器能否取代多个分立元件？有时它可以取代多个仅用于覆盖相邻高频段的并联旁路电容器。紧凑器件还可减少布线面积和接地短截线数量。但它并不自动等同于 LC 或 π 型滤波器。电感器提供串联阻抗，而馈通电容器主要提供低阻抗并联。在拆除元件前，必须审查所需衰减、电流、瞬态能量、源稳定性和负载行为。原型测量应决定整合是否安全。

三端滤波电容器应放置在何处以实现最大噪声抑制？

为什么电源或信号走线必须穿过该元件？走线应从输入焊盘进入并从输出焊盘继续，不得在封装周围设置并联旁路。这迫使不需要的高频电流遇到预定的滤波结构。靠近噪声源放置可防止未滤波走线充当天线，而靠近连接器放置可阻止噪声离开电路板。更好的位置取决于目标是源端遏制还是接口保护。在这两种情况下，都应尽量缩短噪声侧的铜线长度。

哪些接地平面和过孔错误会削弱 EMI 衰减？常见错误包括：通过细颈连接接地电极、与开关电流共享长回流通路、将过孔置于远离焊盘的位置，以及跨越参考平面的分割。这些特征会增加回路面积和公共阻抗。另一个错误是将输入和输出走线靠得太近，从而允许电容或磁耦合绕过滤波器。应保持两侧物理分离，保留连续接地平面，并在测量可重复性重要时遵循已测试的焊盘图案。

工程师应如何选择和验证三端滤波电容器？

除电容量外，哪些电气额定值很重要？电容量只是起点。选型还应涵盖： • 额定电压、直流偏置行为和电介质温度特性。 • 电流能力、直流电阻、温升和允许纹波。 • 实际噪声频段的插入损耗，以及封装和焊盘图案限制。

用于公布数据的源和负载阻抗可能与通电电路差异显著。在 SMILER 电容器，我们将 PCB 级馈通滤波与其他电容器职责区分开来，以免工程师将无关元件类别视为可互换。最终选型仍需进行针对应用的电气和热审查。

工程师应如何测量传导和辐射噪声改善？首先使用相同的电路板、电缆、工作状态、外壳和仪器设置建立可重复的基准。对于传导噪声，使用合适的线路阻抗稳定网络或受控测试夹具比较频谱。对于辐射噪声，控制电缆位置和天线距离。近场探头可定位局部变化，但不能替代合规测试。记录问题频段的噪声幅度、元件温度以及任何新谐振。仅改变滤波器配置的 A/B 板比比较无关原型更能提供可靠证据。

何时三端滤波电容器是合适的 EMI 解决方案？

哪些电源轨和高速电路受益最大？该器件适用于走线需携带所需低频或直流能量，同时必须将不需要的高频内容导向地的场合。典型候选包括时钟数字电源分支、传感器电源轨、紧凑型转换器控制板，以及接近外部连接器的噪声线路。当传统旁路性能受安装电感限制时，它尤其有吸引力。在快速数据线上仍需检查信号完整性，因为过大的电容量可能减缓边沿、增加抖动或给发射器带来负载。

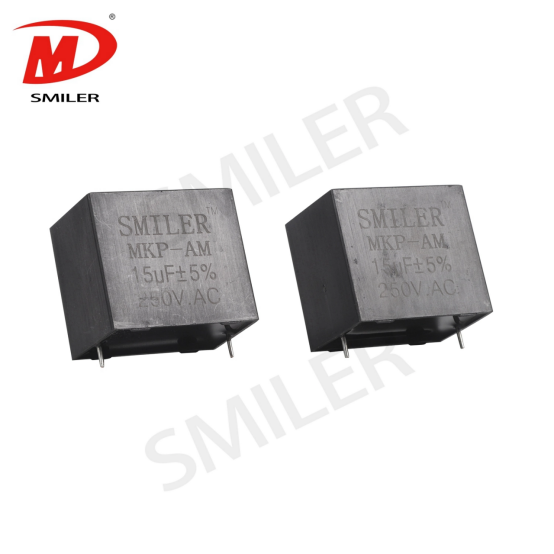

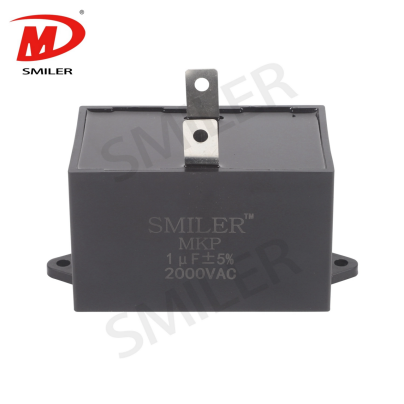

何时两端子电容器、LC 滤波器或缓冲器更合适？当频率适中、有足够空间实现非常短的接地连接，或成本占主导时，两端子电容器仍实用。当需要强串联阻抗时，LC 和 π 型网络更好；而 RC 或 RCD 缓冲器则针对开关节点的振铃。高能量交流滤波是另一类不同职责。例如，我们的 MKP-AM 交流滤波电容器采用金属化聚丙烯薄膜用于转换器输出滤波；它并非三端馈通电容器。应根据噪声源、能量水平和安全要求匹配拓扑结构。

常见问题解答（FAQ）

Q：三端滤波电容器用于什么？A： 它通过两个线路连接传递所需电流，同时通过专用接地节点分流高频噪声。当传统旁路连接的电感会限制性能时，该布置用于提升 EMI 衰减效果。

Q：为什么三端滤波电容器具有更低的 ESL？A： 其馈通结构将线路路径集成在一起，并将接地连接置于内部电极附近。该几何结构缩短了高频回路并降低了安装电感，但实际结果仍取决于焊盘、过孔和参考平面。

Q：三端滤波电容器能否替换两端子电容器？A： 当需要更宽的高频衰减和受控馈通路径时，它可以替换两端子旁路电容器。但它不应被视为通用即插即用替换件，因为其封装、电流路径、接地、电压额定值和信号负载均有所不同。

Q：三端滤波电容器应放置在 PCB 的何处？A： 放置时应使噪声走线穿过线路端子，并使接地电极以非常短的路径连接到连续平面。靠近噪声源放置以实现遏制，或靠近接口放置以优先防止电缆传播的辐射。
