IGBT 用 RCD 缓冲电容器：2026 年 5 大最佳选择

IGBT 损坏往往始于母排、模块、变压器和 PCB 电感中储存的能量。在关断瞬间，这些能量会产生电压过冲。合适的 RCD 缓冲电容器（Snubber Capacitor）能够吸收瞬态能量，通过电阻和二极管控制其释放。最佳选择需匹配实际测量的波形，同时适应安装回路和温度条件。

选择 RCD 缓冲电容器前应检查什么？

缓冲器需要吸收多少关断能量？需检查最高关断电流、未抑制的电压过冲、振铃频率以及估算的寄生电感。仅依据标称直流母线电压选择电容器，可能导致其无法承受快速开关事件中产生的能量。

这些能量不仅来自 IGBT 本身，长层压母排、变压器漏感、连接器路径和模块端子都会增加电感。因此，工程师应实际测量开关节点，而非完全依赖原理图估算。

电压、脉冲电流、ESR 和 ESL 限制哪个最重要？电压额定值只是第一道筛选。脉冲电流能力决定电容器能否反复承受瞬态；ESR 影响内部发热；ESL 同样关键——电容器必须在电压尖峰达到危险水平前作出响应。

所选 RCD 缓冲电容器还需承受系统的 dV/dt 和峰值电流。电压足够但电感过大的元件可能无法有效抑制最初最危险的过冲。

开关频率、温度和封装布局如何影响选择？更高的开关频率会增加每秒充放电次数，从而提高平均功耗。高温会降低电压裕量并缩短使用寿命。封装布局会改变端子、引线和安装硬件引入的总电感。

将较小电容器直接安装在 IGBT 旁，通常比通过长导线连接的较大电容器效果更好。因此，电气选型与机械布局需综合评估。

2026 年 IGBT 系统推荐的 5 大 RCD 缓冲电容器选项

选项 1：适用于大功率 IGBT 模块的直装薄膜电容器直装薄膜电容器适用于工业电机驱动、大电流逆变器、焊接电源等配备大型 IGBT 模块的设备。其主要优势是能最大限度缩短开关器件与缓冲网络之间的瞬态电流回路。

SMILER MKPH-S 缓冲电容器专为 IGBT 缓冲电路设计，提供多种端子和安装方式。其金属化聚丙烯结构支持高脉冲强度、自愈特性、阻燃性能和反复开关应力。该系列电压和电容量范围宽广，可适配不同模块尺寸，无需依赖长连接路径。

选项 2：适用于空间受限 PCB 的紧凑引线式薄膜电容器当刚性模块端子不适用或需安装在拥挤 PCB 上时，引线式电容器更为灵活。但必须注意引线过长会增加不希望的 ESL。

SMILER DC Link MKP-LS 采用金属化聚丙烯薄膜，配镀锡铜引线、铜插件或柔性引线，适用于 IGBT 浪涌吸收、峰值电压钳位、逆变器系统、变频器和高频谐振电路。其紧凑尺寸和低 ESR 使其适合需要平衡散热与板空间的设计。

选项 3：适用于快速开关 IGBT 的高压低容量选项适用于直流母线电压高、dV/dt 陡峭且寄生储能相对有限的系统。目标是钳位初始尖峰，避免在每次开关周期中移动多余电荷。

应优先考虑电压裕量、脉冲电流能力、dV/dt 和低电感。单纯增大电容量可能减慢波形、增加峰值缓冲电流和开关损耗。快速开关原型应从适中值开始，仅在测量显示抑制不足时逐步增加。

选项 4：适用于较大寄生能量的较高容量选项长母排、高关断电流、变压器漏感或大型逆变器组件可能需要更大电容量。较高容量的 RCD 缓冲电容器能吸收更多瞬态能量，更有效降低电压上升率。

但更大容量并非总是更安全——电阻需耗散更多能量，二极管会承受更大脉冲，IGBT 开关损耗也可能增加。应逐步提高容量值，同时监测过冲、振铃持续时间、电容器温度和电阻发热。

选项 5：适用于非标 IGBT 布局的定制电容器标准封装可能无法满足特殊的母排间距、端子方向、外壳高度或绝缘间隙要求。此时，定制方案能更有效地缩短回路长度，优于用额外支架或布线适配标准电容器。

我们支持定制电容量、电压、尺寸、端子形式和安装方式。定制应基于实际机械图纸、工作电压、开关频率、电流波形、温度范围和实测过冲数据。仅改变外壳是不够的，内部电气应力也必须保持在安全范围内。

如何为 IGBT 关断尖峰设计 RCD 缓冲电路？

计算元件值前先测量未抑制的过冲在最恶劣负载条件下测量直流母线电压、集电极-发射极峰值电压、关断电流、振铃频率和波形持续时间。测量应覆盖启动、全负载、再生工况和最大电网电压。

探头连接必须尽量短，长地线会产生人为振铃，使过冲看起来比实际更严重。条件允许时应使用差分探头、弹簧地或同轴测量方法。

为 IGBT 原型建立初步 RCD 缓冲设计根据寄生电感储存能量和允许的钳位电压上升估算电容器初始值。实际电路电感很少与简化估算完全一致，原型调试仍是必要的。

根据放电和恢复要求选择电阻和二极管。电阻需在下一次开关事件前放电电容器且不过热；二极管需具备足够的反向电压、峰值电流和恢复速度。

应用电压、电流和温度降额在最大电网电压、负载、频率和温度下验证重复脉冲性能，并考虑元件容差和热点温度。不要仅依赖单次室温测试。

PCB 布局如何影响 RCD 缓冲电容器性能？

保持缓冲回路短且紧靠 IGBT将电容器和二极管安装在 IGBT 开关端子附近，回路面积应最小，并使用宽而短的导体。距离过远的缓冲器可能只能吸收后续振荡，而对最初的电压峰值响应过慢。

对比直端子、母排和引线安装方式直端子安装通常提供最低回路电感；母排安装适合高电流和机械稳定性；引线安装则为紧凑电路板提供灵活性。

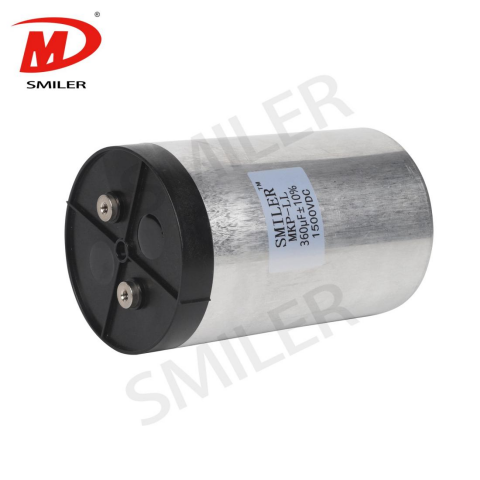

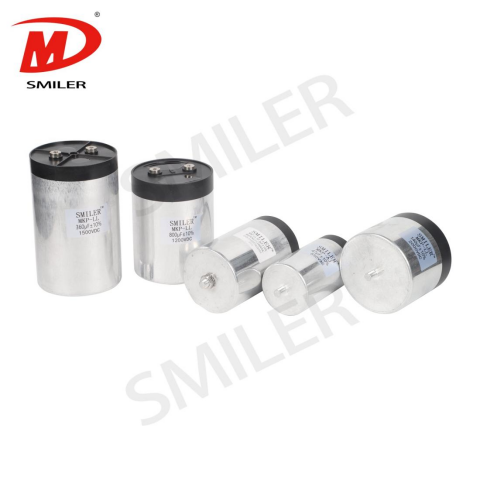

缓冲电路必须与大容量储能电路分开。我们的 DC Link MKP-LL 专为直流母线电路设计，具有低 ESR、高纹波电流和长寿命特点，用于支撑逆变器母线电压。而 MKPH-S 或 MKPH-LS 系列缓冲电容器则专注于处理 IGBT 局部开关瞬态。

区分测量误差与真实 IGBT 振铃使用弹簧地、差分探头或同轴连接重复测试。移动探头后波形发生显著变化，通常表明测量回路电感的影响。

如何测试这五种 RCD 缓冲电容器选项？对比过冲、振铃频率和关断损耗。记录峰值电压、振铃幅度、振铃持续时间、开关能量和波形重复性。仅峰值尖峰降低不足以证明设计更优，如果关断损耗或缓冲器功耗过度上升则不然。

进行最恶劣工况测试，包括最大直流母线电压、峰值负载电流、启动、停机、再生运行、最高开关频率以及升高的外壳温度。重复脉冲测试比单次开关事件更具代表性。

关注电阻发热、二极管恢复和电容器温升。在稳定运行后进行热测量。稳定的波形仍可能掩盖电阻过载、二极管恢复缓慢或电容器过热的问题。

常见问题解答（FAQ）

Q：如何为 IGBT 选择 RCD 缓冲电容器？A： 从实测过冲、关断电流、开关频率、温度和安装距离开始，再对比电压、dV/dt、脉冲电流、ESR、ESL、电容量容差和封装几何尺寸。

Q：RCD 缓冲电容器容量应选多大？A： 需能吸收足够寄生能量，将 IGBT 电压控制在其安全极限以下，同时避免产生过大电流或开关损耗。从估算值开始，通过原型测试逐步优化。

Q：RCD 缓冲电容器应安装在哪里？A： 尽可能靠近 IGBT 开关端子安装。通过电容器、二极管和电阻的最短实际路径通常能提供最快、最有效的抑制效果。

Q：IGBT 的 RCD 缓冲电路是否会增加开关损耗？A： 可能会。过大容量、不合适的电阻或放电时机不当都会增加电流和发热。合理选型需在电压抑制、电阻功耗、二极管应力和 IGBT 开关能量之间取得平衡。

Q：如何在量产前验证 IGBT 的 RCD 缓冲设计？A： 在最大电网电压、负载、频率和温度下对比无缓冲与有缓冲波形，并在长时间运行中确认峰值电压、振铃、开关损耗、电阻温度、二极管行为和电容器温度。
