如何为 AC-DC 电源选择合适的电容器

在 AC-DC 电源的精密结构中，电容器起着核心支撑作用。它们负责能量存储、信号滤波和去耦。如果选型错误，可能会导致严重的电路问题，包括系统彻底失效、电压纹波过大，或大幅缩短整个电子系统的使用寿命。

无论是从事工业自动化、可再生能源逆变器，还是电动汽车充电器领域，工程师都必须掌握严谨的选型流程。这有助于确保硬件在多年运行中保持性能稳定和操作可靠。

在构建电源转换器时，首要步骤是核对基础电气和物理参数，以支持坚固且安全的设计。

额定电压 (WVDC) 与过压安全余量

电容量值：优化储能与滤波

管理等效串联电阻 (ESR) 与纹波电流

每个电容器都存在内部电阻，即等效串联电阻 (ESR)。在电源中，较大的纹波电流通过该电阻时会产生热量。
因此，应选择极低 ESR 的电容器，以减少热量积聚并防止危险的热失控。

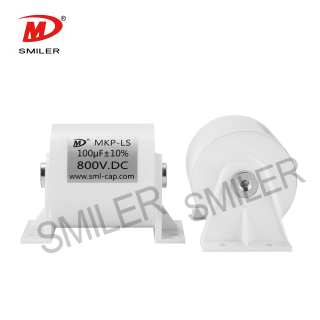

推荐型号：对于高频或高电流场景，顺美莱电容器的 DC Link MKP-LS 系列 表现出色。该系列采用镀锡铜端子，具备极低的自感和 ESR，散热性能优异，能够有效应对强电流冲击。

热稳定性与使用寿命

铝电解电容器：高密度大容量滤波

金属化薄膜电容器：高压与自愈能力

对于高压 AC-DC 电源（如可再生能源系统），金属化薄膜电容是更优选择。它们具有极低的 ESR、出色的浪涌电流处理能力以及独特的自愈功能。

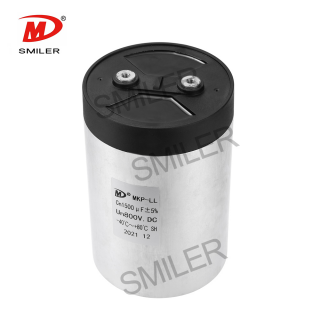

推荐型号：顺美莱的 DC Link MKP-LL 系列 采用坚固铝壳封装和金属化聚丙烯薄膜，可直接替代电解电容用于严苛的 DC-Link 电路，电压最高可达 4000Vdc，适用于电动交通、风力发电和重型电机驱动。

MLCC（陶瓷电容器）：高频旁路

应对工业应用中的极端温度

工业电源常在极端户外环境下运行。选型不能仅基于室温表现，必须考虑宽温度范围内的稳定性。薄膜电容器在剧烈温度变化下容量保持更稳定，非常适合户外 HVAC 设备和工业控制系统。

处理高湿度与恶劣操作环境

水汽侵入会损坏介质并导致早期失效。在潮湿或有化学腐蚀的区域，组件需要强力防护。
推荐方案：顺美莱的 DC Link MKP-LM (THB型) 系列 采用坚固的 PPS 塑壳和 UL94 V-0 内部树脂灌封，通过了严苛的 1000 小时双 85（85°C/85% 相对 humidity）测试，是户外太阳能逆变器的可靠选择。

定制化能力与低 MOQ 灵活性：标准零件往往无法完全匹配特殊的 AC-DC 设计。能够提供定制选项并接受低起订量 (MOQ) 的厂家，有助于团队更快地构建原型并实现生产平稳缩放。
严格的质量控制：在大规模生产中，质量一致性是关键。选择产品合格率高于 99.93% 并通过财富 500 强公司供应链审计的合作伙伴，能确保生产线不停工。
快速的技术支持与研发能力：选择拥有自主研发团队和专业实验室的供应商。承诺 24 小时内回复并能当天提供初步方案的厂家，能显著缩短产品的上市时间。

问：AC-DC 电源中电容器的建议降额电压是多少？答：为了安全和长寿命，工程师通常采用 20% 到 50% 的电压降额。例如，若电路最高峰值电压为 600V，应选择至少 800V 到 1000V 的电容器，以应对电网瞬变。

问：为什么在高可靠性设计中应优先选择薄膜电容而非电解电容？答：薄膜电容具有极低的 ESR、优异的纹波电流管理能力和自愈功能。更重要的是，它们不依赖易挥发的液态电解质，使用寿命显著更长。

问：等效串联电阻 (ESR) 如何影响转换器效率？答：纹波电流通过 ESR 时会产生内部热量。高 ESR 会导致更大的功率损耗和热应力，从而降低整体能源效率并削弱电容器寿命。

问：针对紧凑型电源外壳，可以要求定制电容尺寸吗？答：可以。顺美莱可以根据有限的空间提供定制的物理尺寸和精确的电气参数，并支持小批量原型开发。

问：如何确保电容器在户外高湿度环境下存活？答：应选择具有密封外壳和高质量灌封材料的部件。建议寻找通过 1000 小时双 85（85°C/85% 湿度）高温高湿偏置 (THB) 测试的组件，如顺美莱的 THB 型塑壳系列。
